100*100-8000*3000（mm）的鑄鐵平板規格表-興達機床量具

規格

精度等級μm

規格

精度等級μm

0級

1級

2級

3級

精刨

0級

1級

2級

3級

精刨

100×100

4

8

26

2500×2500

72

180

270

200×100

5

10

20

3000×1000

168

248

200×200

5

10

20

3000×1500

174

154

300×200

6

12

24

3000×2000

184

275

300×300

6

12

24

3000×2500

186

276

400×300

6

12

24

3000×3000

210

300

400×400

6

12

24

4000×1000

210

300

500×300

6

12

24

4000×1500

210

300

500×500

7

14

28

4000×2000

219

310

600×400

7

14

28

4000×2500

228

340

600×500

7

14

28

4000×3000

240

360

800×500

8

16

32

80

5000×1500

249

370

800×600

8

16

32

80

5000×2000

255

375

900×600

8

16

32

80

5000×2500

264

390

1000×750

9

18

36

90

5000×3000

287

420

1000×1000

10

20

39

96

6000×1500

287

420

1200×1000

20

39

96

6000×2000

293

430

1500×1000

24

48

120

6000×2500

300

450

1500×1500

25

50

125

6000×3000

308

460

2000×1000

26

52

129

8000×1500

366

500

2000×1500

56

140

8000×2000

370

520

2000×2000

60

152

230

8000×2500

375

530

2500×1500

64

152

230

8000×3000

382

570

2500×2000

68

168

248

注：1、表中數值均按標準溫度 18 ℃給定。

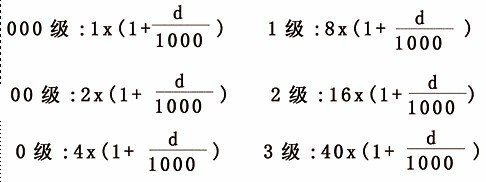

     2、表中公式：d---- 平板工作面的對角線長度、mm。

3、 距工作面邊緣0.02a（_為20mm）的范圍內平面度誤差不計，任意一點都不能高于工作面。
